Sommaire

Qu'est-ce que le code DF025 liaison diagnostic boitier de préchauffage ?

Pour faire simple, votre moteur essaie de discuter avec son système de préchauffage pour s'assurer que tout va bien, mais la ligne téléphonique est coupée. Le système ne reçoit plus le signal de retour confirmant que la commande de chauffe a bien été exécutée.

Signification du code d'erreur sur les moteurs Renault et Dacia

Sur les moteurs 1.5 dCi et leurs dérivés chez Renault et Dacia, l'électronique fonctionne en réseau permanent. Le code DF025 nous indique une chose très précise : l'ordre de préchauffage est bien parti du calculateur central, mais aucune confirmation n'est revenue. Attention, c'est là que beaucoup se trompent : cela ne veut pas obligatoirement dire que vos bougies restent froides ! C'est souvent uniquement l'information d'état qui s'est perdue en chemin.

Ligne de puissance vs liaison de diagnostic : comprendre la nuance

C'est la clé pour éviter de changer des pièces coûteuses pour rien. Imaginez deux circuits bien distincts. D'un côté, le circuit de puissance : un gros câble robuste qui amène le 12V de la batterie vers les bougies via le relais. De l'autre, le circuit de diagnostic : un tout petit fil très fin qui remonte l'information au calculateur moteur (l'ECU). L'erreur DF025 cible spécifiquement ce petit fil fragile. S'il casse, le préchauffage peut parfaitement fonctionner mécaniquement, mais le cerveau du moteur, se croyant aveugle, déclenchera tout de même une alerte au tableau de bord.

Symptômes courants : démarrages à froid difficiles et voyant allumé

Comment cette perte de communication se traduit-elle au volant ? Vous allez vite le remarquer, particulièrement en hiver. Tout d'abord, le fameux voyant orange en forme de clé à molette s'illumine, souvent accompagné du message "Injection à contrôler" (qui va d'ailleurs très souvent de pair avec le message antipollution à contrôler, très courant sur les modèles dCi comme le Scenic). Ensuite, quand le mercure passe sous les 5°C et que le voyant flocon de neige fait son apparition, le moteur devient capricieux. Vous pourriez subir des démarrages laborieux, un ralenti qui fait le yo-yo, des claquements métalliques désagréables à froid, ainsi qu'une forte odeur de gazole imbrûlé qui pique le nez à l'échappement.

Conséquences du DF025 sur votre véhicule (FAP et Contrôle Technique)

Ignorer ce voyant orange peut sembler très tentant si la voiture continue de rouler à peu près normalement, mais c'est un très mauvais calcul qui risque de vous coûter cher à long terme.

Puis-je continuer à rouler avec le voyant d'injection allumé ?

Dans l'immédiat, oui, c'est possible tant que vous n'avez pas de grosse perte de puissance. Cependant, votre moteur va se brider électroniquement en passant en "mode dégradé". N'ayant plus toutes les informations nécessaires, le calculateur va ajuster l'injection par défaut. Le résultat direct ? Vous allez consommer plus de carburant et encrasser prématurément votre vanne EGR.

Le blocage de la régénération du FAP et le risque de colmatage

C'est ici que réside la véritable menace de cette panne : le colmatage irréversible de votre filtre à particules. Pour arriver à brûler les suies en roulant, le moteur a besoin de faire grimper la température des gaz d'échappement à plus de 600°C. Pour y parvenir, il se sert de vos bougies de préchauffage (c'est ce qu'on appelle la post-injection). Si le code DF025 est actif, le calculateur refuse catégoriquement de lancer cette procédure de sécurité. Sans ce nettoyage automatique, le FAP va se boucher à une vitesse folle.

Ce code entraîne-t-il une contre-visite au contrôle technique ?

Absolument. Si vous devez passer le contrôle technique, inutile de vous y rendre avec ce voyant allumé. Les nouvelles normes antipollution sont intraitables concernant l'électronique embarquée. Le moindre défaut lié à l'injection ou qui allume le fameux voyant moteur (MIL) entraîne une contre-visite immédiate et obligatoire. Vous n'aurez pas d'autre choix que de réparer la panne et d'effacer proprement l'erreur avant de représenter la voiture.

Les faux positifs : l'impact caché de la batterie et de l'alternateur

Avant de commencer à désosser la moitié de votre compartiment moteur, prenons le temps de parler des fameux "faux positifs". L'électronique moderne est extrêmement sensible, et le coupable est parfois un simple problème de tension électrique globale.

Pourquoi une faible tension génère une erreur de préchauffage

Le système de préchauffage est un véritable gouffre énergétique. Il tire parfois plus de 60 ampères au total lors des premières secondes d'activation. Si votre batterie est en fin de vie (ce qu'on devine souvent quand on aperçoit le voyant batterie qui clignote avant le démarrage), la tension globale s'écroule littéralement quand vous tournez la clé. Le calculateur perçoit cette chute brutale de courant, l'interprète comme une défaillance de la liaison avec le boîtier, et coupe tout par sécurité pour préserver le démarreur.

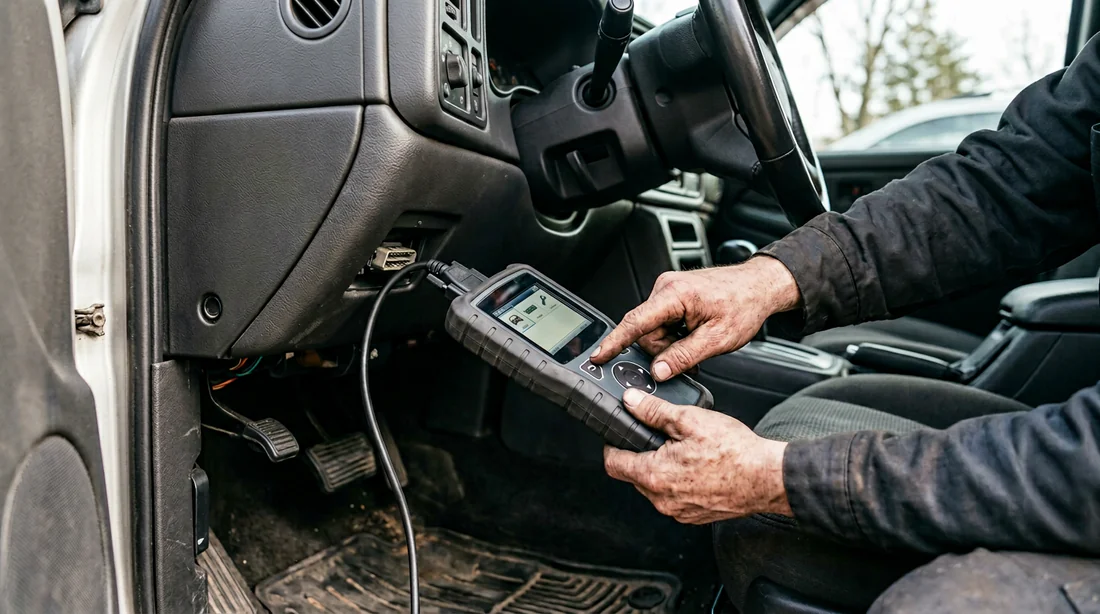

Comment tester efficacement sa batterie avant tout diagnostic complexe

C'est le moment de sortir votre multimètre, réglé sur la position 20V continu. D'abord, mesurez la tension aux bornes de la batterie le matin à froid : elle doit afficher au strict minimum 12.4V. Ensuite, demandez à un ami de lancer le moteur pendant que vous gardez les yeux rivés sur l'écran. Si l'affichage tombe brutalement sous la barre des 9.5V au moment précis où le démarreur tourne, ne cherchez pas plus loin : votre batterie est agonisante et génère cette erreur fantôme.

Reconnaître un défaut purement électrique lié au circuit de charge

Si votre batterie semble en pleine forme, jetez un œil du côté de l'alternateur. Moteur allumé, la tension mesurée aux bornes de la batterie doit être bien stable, oscillant entre 13.5V et 14.5V. Si le courant fluctue de façon erratique ou reste trop faible, le boîtier de préchauffage n'est plus alimenté correctement et perd sa capacité à dialoguer avec le calculateur. Résoudre un simple souci d'alternateur est parfois l'ultime solution à ce problème agaçant.

Méthodologie de diagnostic étape par étape avec un multimètre

Si le circuit de charge est irréprochable, il est temps de passer aux choses sérieuses. Gardez votre multimètre à portée de main, nous allons traquer la panne de manière logique et méthodique.

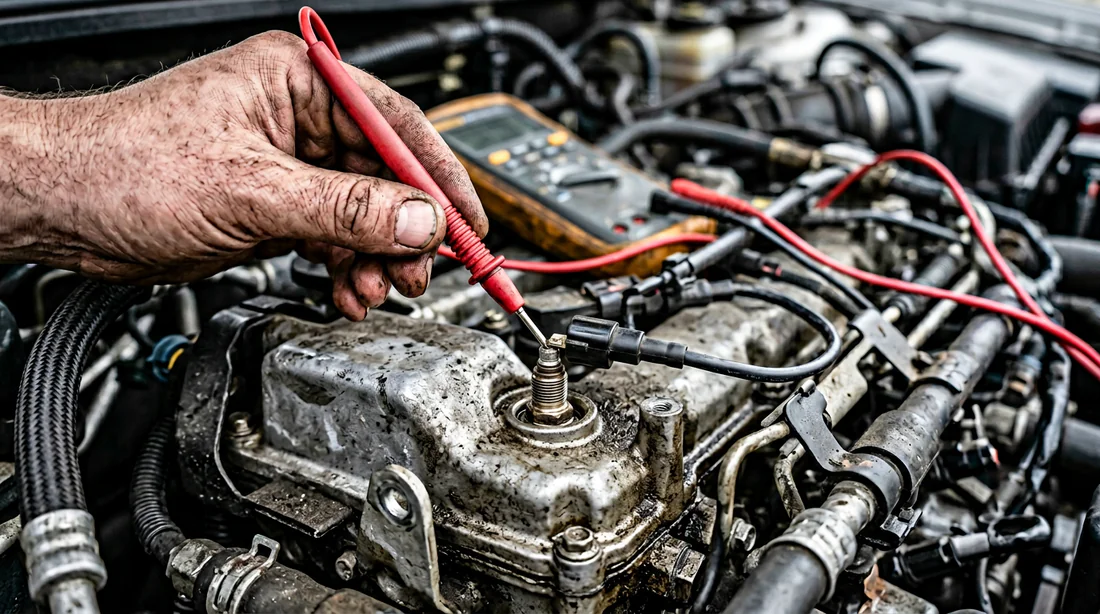

Vérification de la résistance des crayons de préchauffage

Même si l'intitulé de l'erreur pointe du doigt la liaison électrique, gardez à l'esprit qu'une simple bougie en court-circuit peut mettre tout le relais en position de défaut. Débranchez délicatement le connecteur de chaque bougie (les crayons). Placez la pointe noire de votre appareil sur une bonne masse métallique du moteur, et la pointe rouge sur la tête de la bougie. Vous cherchez une valeur comprise entre 0.6 et 1.5 ohms. Si l'écran affiche une valeur infinie ou le chiffre 1, c'est que la résistance interne est coupée et que la bougie est hors service.

Tester l'alimentation et la commutation du relais de préchauffage

Pour faire son travail, le boîtier de préchauffage a d'abord besoin de courant. Débranchez la grosse prise principale du boîtier. Testez l'arrivée sur le gros fil rouge : vous devez impérativement y trouver 12V francs (c'est une ligne généralement protégée par un maxi-fusible). Profitez-en pour traquer la moindre trace d'oxydation verte dans la prise et assurez-vous que la connexion de masse du boîtier est parfaitement propre, sans rouille ni crasse.

Test de continuité du faisceau électrique vers le calculateur moteur

Nous y voilà, c'est le test de vérité absolu pour traquer le DF025. On va vérifier si le fragile petit fil de diagnostic n'est pas cassé à l'intérieur de sa gaine. Repérez-le sur la prise du boîtier (il occupe très souvent la broche 8 ou 9) et identifiez sa broche jumelle sur la grosse fiche du calculateur d'injection. Mesurez la résistance électrique d'un bout à l'autre. Le résultat doit frôler le 0 ohm, traduisant une continuité parfaite. Si le multimètre reste totalement muet, le verdict tombe : votre fil est sectionné quelque part dans les méandres du compartiment moteur.

Pinout et spécificités selon les motorisations (1.5, 1.9, 2.0 dCi)

L'emplacement physique de ce fameux relais et le cheminement de ses câbles s'apparentent parfois à un vrai jeu de piste, différant totalement d'un modèle à l'autre dans l'univers Renault et Dacia.

Où se trouve exactement le boitier selon votre modèle (Clio, Master, etc.)

Visuellement, c'est un petit bloc rectangulaire en aluminium strié d'ailettes, souvent maintenu par de petits boulons de 10mm. Pour une Clio III ou une Megane II en 1.5 dCi, il est généralement planqué derrière le phare avant gauche, discrètement fixé sur le longeron. Si vous cherchez sur un Scenic II ou une Laguna II (1.9 dCi), il faut aller fouiller sous le pare-boue du passage de roue avant gauche. Sur les utilitaires comme le Master ou le Trafic (2.5 dCi), il est plus facile d'accès, fixé sous le capot près de la batterie ou de la boîte à fusibles. Enfin, sur un Dacia Duster 1.5 dCi, on le débusque le plus souvent derrière la batterie, directement vissé sur la tôle d'auvent au fond.

Tutoriel détaillé sur le test des broches spécifiques (pinout) du connecteur

Sur la prise noire à multiples voies du boîtier, chaque broche a un rôle critique. Les numéros 1, 2, 3 et 4 sont les gros bras : ce sont les câbles épais qui expédient la puissance vers chaque bougie. La broche 8 (qui peut être la 9 selon l'année de fabrication), c'est la ligne vitale de notre diagnostic. Elle envoie un signal saccadé de type PWM vers l'ordinateur de bord. En glissant extrêmement délicatement une fine aiguille par l'arrière de cette broche (la méthode du back-probing), vous devriez pouvoir lire une tension variable au multimètre lorsque le moteur est en marche.

Inspection visuelle approfondie : repérer les fils coupés ou oxydés difficiles d'accès

Il arrive très souvent que la panne saute aux yeux si on sait exactement où regarder. Le câblage de la liaison diagnostic est d'une finesse absolue. Secoué en permanence par les vibrations du moteur diesel, il frotte, s'use et se sectionne, souvent vicieusement caché à l'intérieur de sa propre gaine protectrice. Inspectez méticuleusement tout le trajet du fil, en traquant particulièrement les zones où il contourne la batterie ou frôle des tôles tranchantes. Un connecteur saturé d'oxydation (vert-de-gris) est également un grand classique de cette panne.

Effacement du code et validation de la réparation

Vous avez trouvé le problème et ressoude le fil endommagé ? Félicitations ! Mais attention, le travail n'est pas tout à fait terminé pour retrouver un moteur pleinement opérationnel.

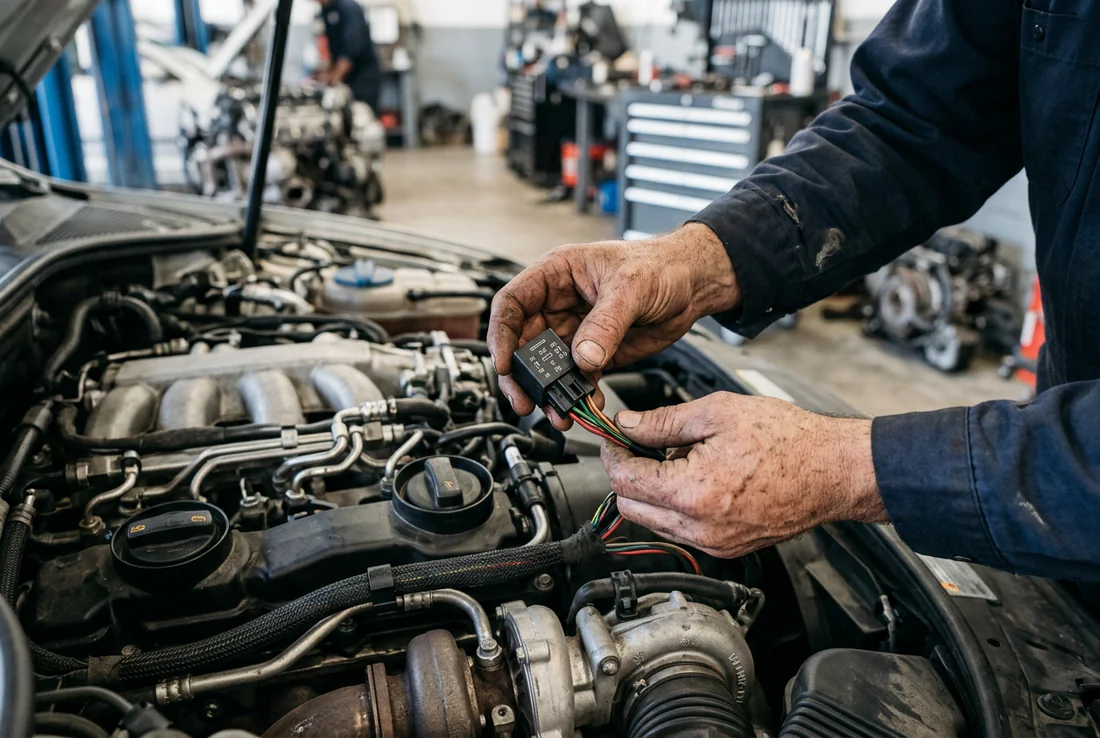

Utilisation de la valise de diagnostic (Can Clip, OBD2)

Pour clôturer l'intervention dans les règles de l'art, l'utilisation de la valise de diagnostic Renault Can Clip (ou d'un bon scanner OBD2) est indispensable. Elle permet de vider l'historique des pannes pour éteindre le voyant, mais aussi de réaliser un test actif des actionneurs. Depuis l'écran, vous pouvez ordonner au boîtier de s'allumer et écouter physiquement le claquement du relais sous le capot. C'est la validation ultime ! Si votre outil reste figé lors de ce test, assurez-vous d'abord de comprendre pourquoi votre prise OBD ne communique pas avant d'incriminer à tort l'électronique de la voiture.

Pourquoi le défaut réapparaît-il après avoir changé les bougies et le relais ?

C'est la désillusion classique de beaucoup de conducteurs : dépenser des fortunes pour remplacer le boîtier et les quatre bougies, et voir le maudit code DF025 revenir dès le coup de clé suivant. L'explication est cruelle mais simple. Si la panne se situe sur la ligne filaire rompue entre le boîtier et le calculateur, greffer des pièces mécaniques neuves en bout de chaîne ne servira strictement à rien. Il faut impérativement réparer ou remplacer la section du faisceau blessée. Si vous bricolez vous-même, utilisez du véritable fil automobile. D'ailleurs, si vous vous demandez pourquoi l'usage du câble électrique domestique de type VGV est formellement interdit sous un capot, dites-vous que la chaleur et les vibrations le réduiront en miettes en un rien de temps.

Forcer une régénération du FAP après la résolution finale du problème

Voici la dernière étape, vitale pour la survie de votre système d'échappement. Durant toute la période où vous avez roulé avec la panne, votre filtre à particules n'a pas pu se régénérer et son niveau d'encrassement par les suies est certainement à un stade critique. Servez-vous de votre valise pour lancer une régénération forcée à l'arrêt, ou plus simplement, allez rouler sur l'autoroute en maintenant le moteur à 3000 tours/minute pendant environ 25 minutes. Votre moteur pourra enfin respirer à pleins poumons.

FAQ

Comment savoir si le boîtier de préchauffage est mort ?

Le test est rapide : s'il reçoit bien ses 12V en direct de la batterie et que l'ordre de masse envoyé par le calculateur arrive correctement, mais qu'aucune tension ne repart vers les bougies, c'est qu'il a rendu l'âme. Autre indice imparable : si le boîtier est anormalement brûlant au toucher ou que la résine de protection au dos a complètement fondu, il est bon à changer.

Quels sont les problèmes courants rencontrés avec un code erreur DF025 ?

Le trio de tête des coupables est bien identifié : une batterie en fin de vie qui s'effondre et crée une sous-tension au démarrage, le fil de diagnostic qui se sectionne net sous l'effet des vibrations répétées du moteur diesel, ou encore une oxydation sévère (le fameux vert-de-gris) à l'intérieur des broches du connecteur du boîtier.

Que signifie le code df025 sur un Renault Master ?

Sur un utilitaire robuste comme le Renault Master, ce code indique simplement que le calculateur d'injection (ECU) est devenu aveugle et ne parvient plus à communiquer avec l'unité de préchauffage. C'est un défaut extrêmement banal sur ces fourgons, très souvent lié au faisceau de câbles qui a la mauvaise habitude de frotter et de s'abîmer près de l'aile gauche ou sous le boîtier de fusibles.

Comment tester un boitier de préchauffage avec un multimètre ?

La méthode la plus sûre est de débrancher les fils qui partent vers les bougies. Demandez à une personne de mettre le contact (idéalement le matin, moteur bien froid). Placez votre multimètre réglé sur la fonction voltmètre continu directement sur les sorties du boîtier : vous devriez y lire une valeur de 11 à 12V pendant environ 10 à 20 secondes, juste avant d'entendre le clic sec du relais qui se coupe.

Où se trouve exactement le boitier de préchauffage sur mon modèle de véhicule ?

Il aime particulièrement jouer à cache-cache selon l'année et le modèle ! Mais de manière générale, cherchez dans le compartiment moteur : il peut être caché derrière le passage de roue avant gauche, vissé solidement sur le châssis juste en dessous du bloc optique gauche, ou parfois tout simplement accroché à proximité immédiate de la batterie.

Puis-je continuer à rouler normalement avec ce code erreur et le voyant allumé ?

Pour un trajet court ou un dépannage, c'est possible. En revanche, faire des centaines de kilomètres dans ces conditions est fortement déconseillé. Sans un système de préchauffage 100% opérationnel, le moteur refusera de lancer la régénération de votre filtre à particules. Il va inévitablement se boucher, ce qui finira par brider les performances et vous coûter une fortune en réparations.
